Монтаж секционных ворот включает подготовку проема, установку вертикальных и горизонтальных направляющих, сборку полотна, монтаж балансировочного механизма, регулировку и, при необходимости, установку электропривода. Последовательность работ зависит от конкретной конструкции ворот и типа подъема, поэтому точные размеры, расположение крепежа и параметры пружин необходимо брать из инструкции производителя.
Особенно важно заранее проверить геометрию проема и прочность основания для крепления направляющих. Ошибки на этом этапе могут привести к перекосу полотна, повышенной нагрузке на ролики и привод, неплотному закрыванию и ускоренному износу механизмов.
При подготовке проема и выборе способа монтажа важно учитывать конструкцию, размеры и требования производителя, поскольку гаражные секционные ворота устанавливаются по определенной схеме с учетом направляющих, балансировочного механизма и автоматики.

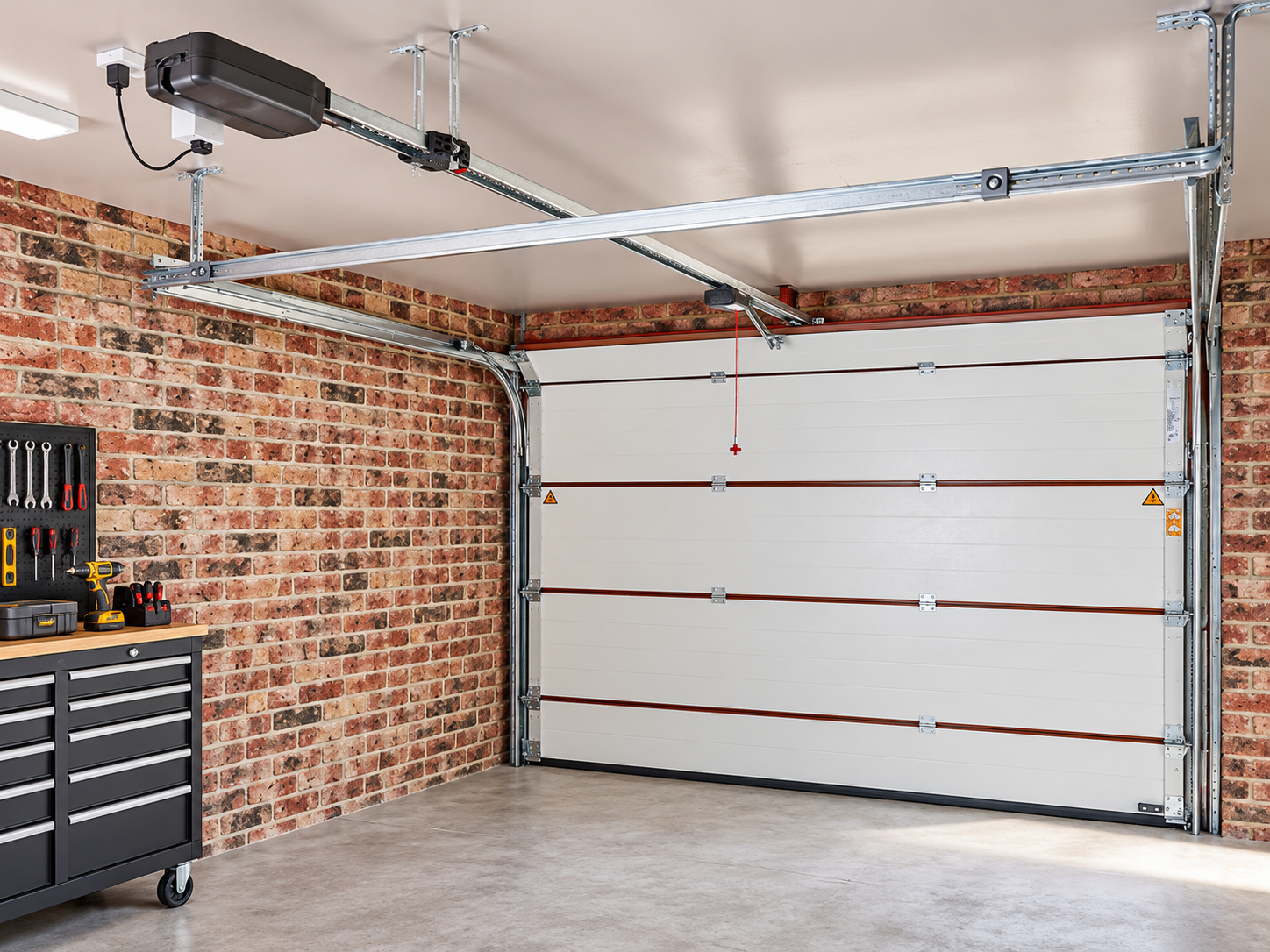

Установка секционных ворот в гараж
Установка секционных ворот в гараже выполняется последовательно: сначала подготавливают проем и размечают точки крепления, затем устанавливают направляющие, собирают полотно, монтируют балансировочный механизм и регулируют движение ворот. Автоматику устанавливают только после того, как полотно правильно собрано и свободно перемещается вручную.
При выборе конструкции для гаража важно учитывать размеры проема, свободное пространство и требования к монтажу, поскольку гаражные секционные ворота отличаются по типу подъема, теплоизоляции и способу установки.
Типовой порядок монтажа выглядит следующим образом:
- Проверка размеров и геометрии проема.
- Разметка положения вертикальных направляющих.
- Сборка и крепление вертикальных направляющих.
- Установка горизонтальных направляющих и их крепление к потолку.
- Монтаж нижней секции полотна.
- Последовательная установка остальных секций, роликов и петель.
- Монтаж торсионного механизма или системы пружин растяжения.
- Регулировка натяжения пружин и балансировки полотна.
- Проверка ручного открывания и закрывания.
- Установка и настройка автоматики, если она предусмотрена.
Для работы обычно требуются рулетка, строительный уровень, дрель или перфоратор, набор сверл, гаечные ключи, отвертки, крепежный инструмент, стремянка и средства индивидуальной защиты. Конкретный крепеж выбирают с учетом материала стен и требований производителя ворот.
Монтаж нельзя начинать с автоматики или регулировки пружин, пока направляющие и полотно не выставлены правильно. Электропривод должен перемещать исправно работающие ворота, а не компенсировать ошибки сборки.
Как подготовить проем под секционные ворота
Проем под секционные ворота должен иметь достаточную притолоку и боковые расстояния для размещения направляющих, а стены в местах крепления должны выдерживать нагрузку от конструкции. Перед заказом ворот необходимо измерить ширину, высоту, притолоку, оба пристенка и свободную глубину помещения.
Ширину и высоту рекомендуется измерять как минимум в трех точках: по краям и в центре. Такой способ позволяет обнаружить отклонения стен и проема, которые невозможно увидеть при одном замере. Производители секционных ворот используют именно такой принцип при подготовке объекта.
Проверяют следующие параметры:
- Ширина проема. Измеряется расстояние между левым и правым краем проема.
- Высота проема. Определяется расстояние от чистового пола до верхнего края проема.
- Притолока. Измеряется расстояние от верхнего края проема до потолка.
- Левый пристенок. Измеряется расстояние от левого края проема до ближайшего препятствия.
- Правый пристенок. Измеряется расстояние от правого края проема до ближайшего препятствия.
- Глубина гаража. Определяется свободное пространство внутри помещения, необходимое для размещения горизонтальных направляющих.
Для разных систем требования отличаются. Например, у отдельных серий гаражных ворот производители указывают минимальные пристенки и притолоку от 100 мм, тогда как для других конструкций требуется уже 120–180 мм и более. Поэтому переносить размеры одной модели на другие ворота нельзя.
Если стены выполнены из материала, который не обеспечивает надежное крепление направляющих, проем необходимо усилить до начала установки ворот. Способ усиления определяется материалом стен, массой конструкции и требованиями конкретной системы.

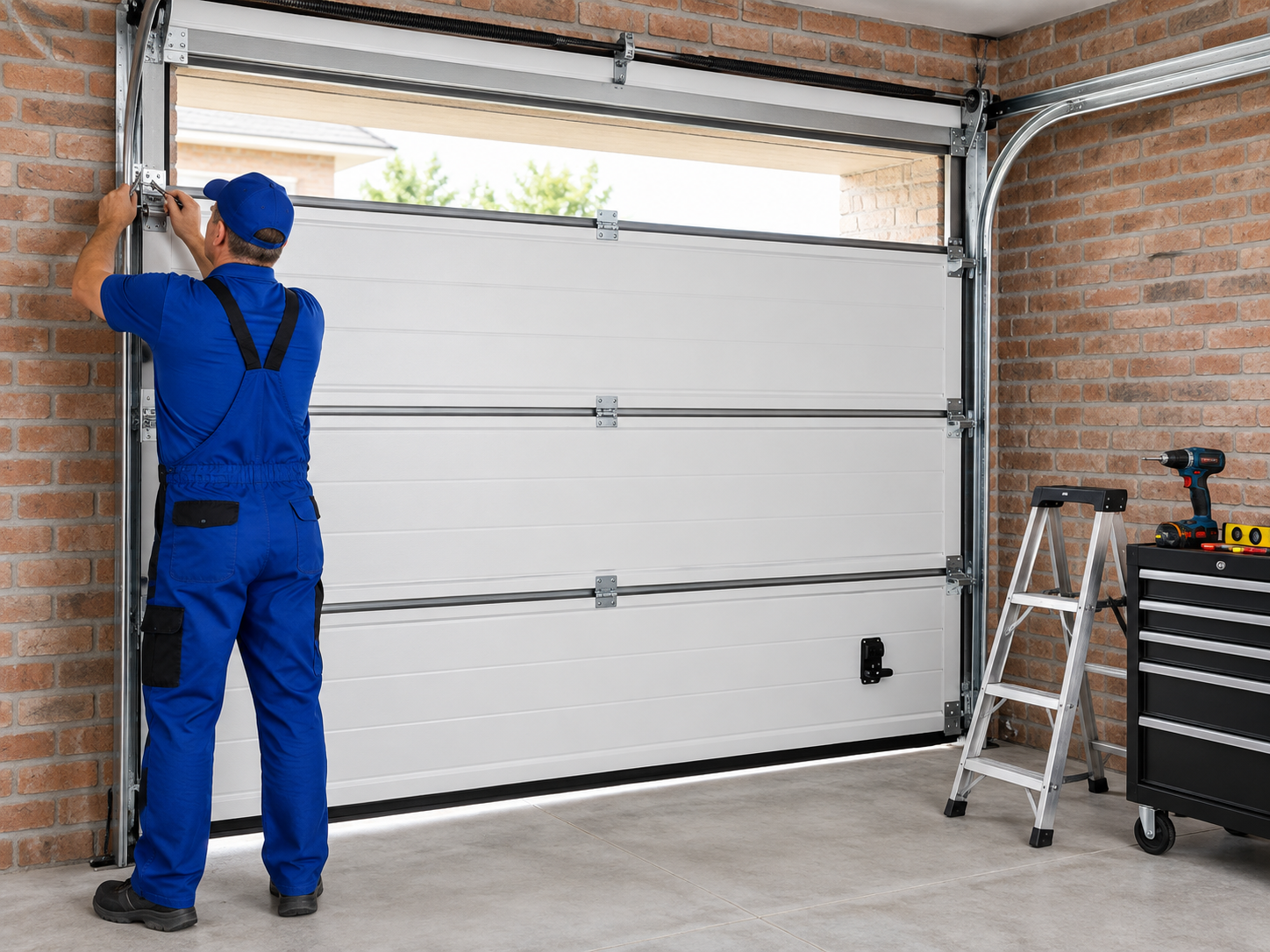

Как собрать секционные ворота
Сборка секционных ворот начинается с направляющих и нижней секции, после чего панели устанавливаются последовательно снизу вверх и соединяются петлями. Одновременно монтируются боковые ролики, кронштейны и остальные элементы, обеспечивающие движение полотна по направляющим.
Вертикальные направляющие необходимо выставить строго по уровню. Затем к ним присоединяют горизонтальные участки, которые располагаются под потолком и закрепляются подвесами.
После установки направляющих начинается сборка полотна:
- устанавливается нижняя секция;
- проверяется ее горизонтальное положение;
- устанавливаются боковые ролики и кронштейны;
- последовательно добавляются следующие панели;
- секции соединяются петлями;
- устанавливается верхняя секция;
- проверяется положение роликов внутри направляющих.
Типовой порядок «направляющие → нижняя секция → остальное полотно → балансировочный механизм → регулировка» используется в профессиональных инструкциях производителей секционных ворот.
Направляющие нельзя выставлять относительно визуально неровных краев стены или проема. Геометрию контролируют строительным уровнем и измерениями, иначе полотно может двигаться с перекосом.
После сборки панели должны образовывать единое полотно без выраженных ступеней и перекосов. Ролики должны двигаться по направляющим свободно, но без положения, при котором полотно получает избыточный боковой люфт.
Точные точки крепления, количество метизов и расстояния между элементами определяются конструкцией конкретных ворот.
Перед монтажом важно заранее оценить размеры проема, конструкцию помещения и условия эксплуатации, чтобы правильно подобрать ворота для гаража и избежать ошибок при установке.
Как установить пружины на секционные ворота
Пружины секционных ворот компенсируют массу полотна, поэтому их установка и регулировка должны выполняться строго по инструкции конкретной системы. Количество оборотов торсионной пружины или степень натяжения пружин растяжения нельзя выбирать приблизительно: эти параметры рассчитываются под массу, размеры и конструкцию полотна.
В секционных воротах применяются два основных варианта балансировки:
- торсионные пружины, устанавливаемые на валу;
- пружины растяжения, расположенные по бокам конструкции.
При торсионной системе после установки вала и пружин выполняется их натяжение до значения, указанного производителем. После этого проверяется балансировка полотна.
Правильно отрегулированное полотно не должно резко падать вниз или самостоятельно уходить вверх при ручном управлении. Если ворота трудно поднять, быстро опускаются или стремятся самостоятельно открыться, балансировочный механизм требует проверки и регулировки.
Производители включают регулировку натяжения пружин в обязательный этап монтажа после установки полотна.
Работа с торсионными пружинами требует особой осторожности: пружина находится под значительным механическим напряжением. Использовать случайный инструмент, произвольно изменять число оборотов или выполнять регулировку без инструкции конкретной модели небезопасно.
Установка автоматики на секционные ворота
Автоматику устанавливают после полной сборки и механической регулировки ворот. Перед подключением привода полотно должно свободно открываться и закрываться вручную, останавливаться без резкого падения и не заедать в направляющих.
Для гаражных секционных ворот обычно применяется потолочный электропривод с направляющей рейкой. Привод через тягу перемещает верхнюю часть полотна и обеспечивает открывание и закрывание ворот.
Основные этапы установки автоматики:
- собирается приводная направляющая;
- определяется ось установки относительно полотна;
- направляющая закрепляется над проемом и на потолке;
- устанавливается тяга между приводом и воротами;
- подключается питание;
- задаются конечные положения открытия и закрытия;
- настраивается усилие и другие параметры, предусмотренные моделью;
- программируются пульты;
- проверяется реакция системы на препятствие и работа устройств безопасности.
Производители автоматики выпускают отдельные инструкции для каждой серии приводов, поскольку способ крепления, допустимая масса полотна и алгоритм настройки отличаются.
Привод нельзя использовать для исправления плохо отрегулированных ворот. Если полотно тяжело поднимается вручную, сначала проверяют балансировку, пружины, ролики и направляющие, а не увеличивают усилие двигателя.
Если гараж не имеет второго входа, при выборе автоматики также необходимо предусмотреть возможность механической разблокировки ворот при отключении электричества.

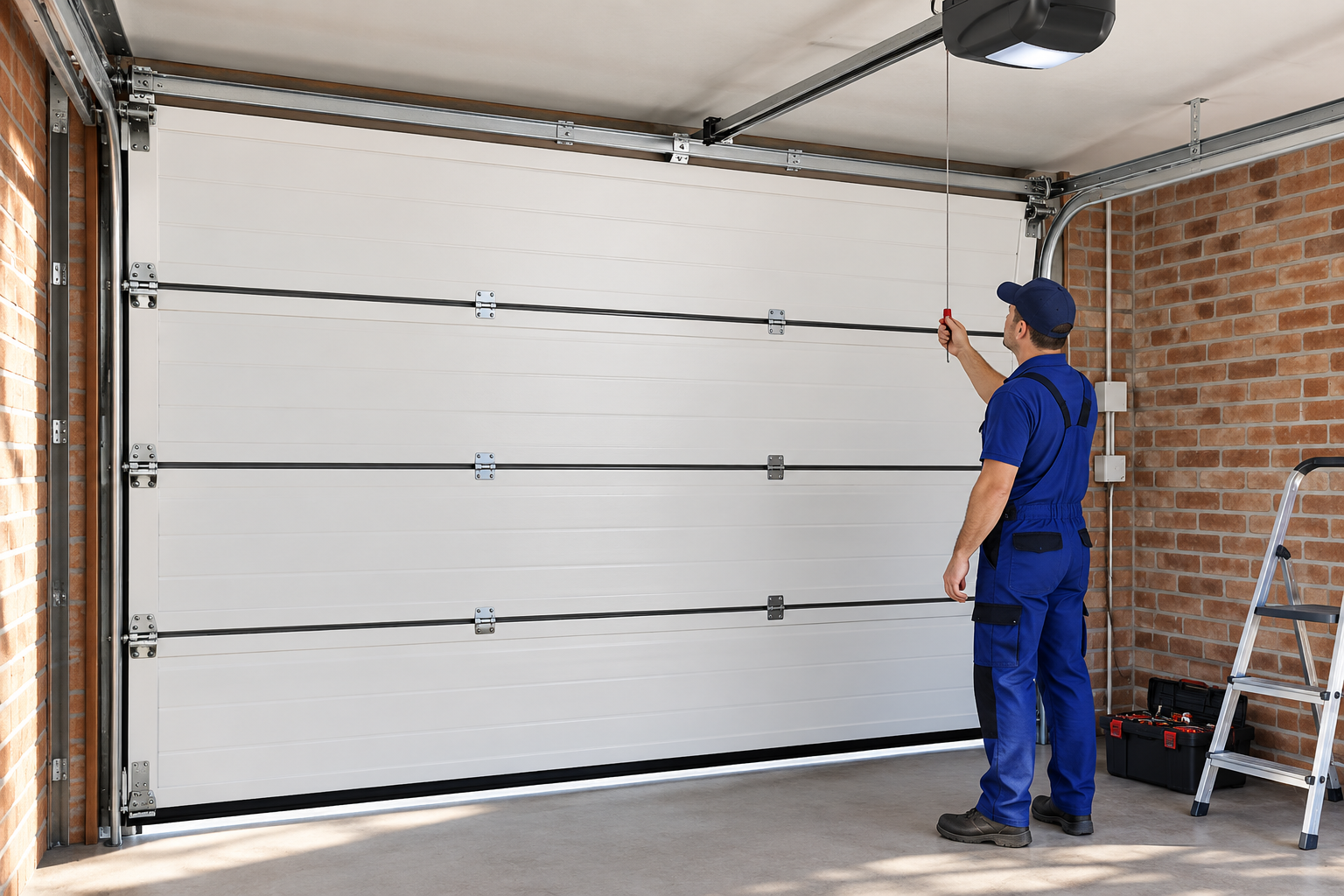

Регулировка секционных ворот после монтажа
После монтажа секционные ворота регулируют так, чтобы полотно двигалось плавно, сохраняло правильное положение в направляющих и полностью закрывало проем. Проверяется балансировка пружин, положение роликов, направляющих, тросов и уплотнителей.
Проверку начинают при отключенном или разблокированном электроприводе.
Полотно несколько раз полностью поднимают и опускают вручную.
В процессе проверяют:
- отсутствие перекоса;
- плавное прохождение роликов по вертикальным и горизонтальным направляющим;
- одинаковое натяжение тросов;
- отсутствие трения панелей о направляющие;
- плотное прилегание нижнего уплотнителя;
- отсутствие резких рывков при переходе полотна из вертикального положения в горизонтальное;
- правильную балансировку.
Если полотно самостоятельно быстро опускается, балансировочного усилия недостаточно. Если оно заметно стремится вверх, усилие пружин может быть избыточным. Точную корректировку выполняют по инструкции конкретного механизма.
После механической регулировки подключают автоматику и проверяют несколько полных циклов. Конечные положения должны быть настроены так, чтобы привод не пытался продолжать движение после полного открытия или закрытия ворот.
Регулировка натяжения пружин и подготовка конструкции к эксплуатации входят в типовой завершающий этап профессионального монтажа.
Типичные ошибки при монтаже секционных ворот
Наиболее распространенные ошибки монтажа связаны с неправильной геометрией направляющих, неподготовленным проемом, ошибками балансировки и попыткой настроить электропривод до регулировки механической части. Даже небольшое отклонение на начальном этапе может проявиться после сборки в виде перекоса, шума или повышенной нагрузки на механизмы.
Основные ошибки при монтаже секционных ворот и их возможные последствия:
- Направляющие выставлены не по уровню. Это приводит к перекосу полотна и его заеданию при движении.
- Не проверена геометрия проема. В результате появляются неравномерные зазоры, а регулировка ворот становится сложнее.
- Слабое основание под крепеж. Крепления могут со временем ослабнуть, а направляющие сместиться относительно правильного положения.
- Неправильно отрегулированы пружины. Полотно может самопроизвольно опускаться вниз или, наоборот, стремиться подняться вверх.
- Неравномерно натянуты тросы. Это вызывает перекос полотна во время открытия и закрытия.
- Ролики установлены неправильно. Возможны повышенный шум, дополнительное сопротивление движению и ускоренный износ деталей.
- Автоматика установлена до регулировки ворот. Электропривод начинает компенсировать проблемы механики, из-за чего возрастает нагрузка на него.
- Неверно заданы конечные положения. Привод может продолжать воздействовать на полотно после достижения крайней точки открытия или закрытия.
- Проем не подготовлен до монтажа. Это усложняет крепление направляющих, установку уплотнений и правильное позиционирование всей конструкции.
Отдельная ошибка — попытка изменить конструкцию ворот дополнительными элементами без учета их массы. Балансировочная система рассчитывается под определенный вес полотна, поэтому изменение массы влияет на работу пружин.
Нельзя также ориентироваться только на диагонали или внешний вид конструкции. Вертикальные и горизонтальные направляющие должны контролироваться измерительным инструментом, а окончательная проверка выполняется на нескольких полных циклах движения.
Если после монтажа полотно движется с заметным усилием, привод подключать не следует. Сначала необходимо найти и устранить механическую причину сопротивления.
Стоимость монтажа секционных ворот
Стоимость монтажа секционных ворот зависит от размеров конструкции, типа подъема, состояния проема, необходимости его усиления, типа балансировочного механизма и наличия автоматики. Поэтому корректно рассчитывать цену после замера и определения комплектации, а не только по ширине и высоте ворот.
В базовую установку могут входить:
- монтаж направляющих;
- сборка полотна;
- установка балансировочного механизма;
- регулировка ворот;
- проверка ручного управления.
Дополнительно могут потребоваться работы по подготовке или усилению проема, установке автоматики, фотоэлементов, внешнего расцепителя и прокладке электропитания.
Сроки установки секционных ворот
Срок монтажа секционных ворот зависит от размера конструкции, подготовленности проема, типа балансировочного механизма и наличия автоматики. Точное время установки можно определить только после замера и проверки объекта.
Больше времени потребуется, если:
- проем необходимо усиливать;
- стены имеют значительные отклонения;
- требуется нестандартный тип монтажа;
- устанавливается автоматика и дополнительные устройства безопасности;
- необходимо прокладывать электропитание;
- конструкция имеет увеличенные размеры или дополнительное оборудование.
Если проем полностью подготовлен, монтаж выполняется последовательно без промежуточных строительных работ: направляющие, полотно, балансировочная система, регулировка и автоматика.
